Leica GS18 I

Meet wat je ziet

De Leica GS18 I is een GNSS RTK-rover van landmeetkundige kwaliteit met Visual Positioning, een combinatie van GNSS, IMU en camera. Je legt een situatie vast in beelden en meet er later punten uit, op het terrein of op kantoor. Zo meet je ook punten die met een gewone GNSS-rover moeilijk of niet bereikbaar zijn.

Vraag offerte aan Download productfiche

Vergelijk dit product Vergelijk 0 producten

Productspecificaties

Water- & stofbestendigheid IP66 / IP68

Tilt Ja, IMU/GNSS-sensorfusie, kalibratievrij en ongevoelig voor magnetische storingen

Gewicht 1,25 kg (3,55 kg als standaard RTK-rover op stok)

Afmetingen 173 x 173 x 109 mm

Werktemperatuur -30 tot +50 °C met camera, -40 tot +65 °C zonder camera

Opslagtemperatuur -40 tot +85 °C

Valbestendigheid Bestand tegen een val vanaf een 2 m-meetstok op een hard oppervlak

Trillingen Bestand tegen sterke trillingen (ISO9022-36-08, MIL STD 810G 514.6 Cat.24)

Luchtvochtigheid Tot 100%

Schokken 40 g / 15 tot 23 ms (MIL STD 810G 516.6 I)

GNSS Technologie Leica RTKplus (aanpasbare, directe satellietverbinding)

Signal tracking GPS (L1, L2, L2C, L5), GLONASS (L1, L2, L2C, L3), Galileo (E1, E5a, E5b, AltBOC, E6), BeiDou (B1I, B1C, B2I, B2a, B2b, B3I), QZSS (L1, L2C, L5, L6), NavIC (L1, L5), SBAS (WAAS, EGNOS, MSAS, GAGAN), TerraStar (L-band, IP). BeiDou B2b, QZSS L6 en NavIC L1 via toekomstige firmware-upgrade

Aantal kanalen 555 (meer signalen, snelle ontvangst, hoge gevoeligheid)

Nauwkeurigheid real-time kinematisch Enkele basislijn: Hz 8 mm + 1 ppm / V 15 mm + 1 ppm. Netwerk RTK: Hz 8 mm + 0,5 ppm / V 15 mm + 0,5 ppm

Nauwkeurigheid postprocessing Statisch (lange observaties): Hz 3 mm + 0,1 ppm / V 3,5 mm + 0,4 ppm. Statisch en rapid static: Hz 3 mm + 0,5 ppm / V 5 mm + 0,5 ppm

Meetcamera Global shutter 1,2 MP, Hz 80°, V 60°, 20 Hz

Beeldgroepopname 2 Hz, max. 60 s, ca. 50 MB per beeldgroep

Beeldpuntmeting Typisch 2 tot 4 cm (2D) op 2 tot 10 m

Puntenwolk Uit beeldgroepen met Leica Infinity

Nauwkeurigheid met tilt Bijkomend Hz normaal minder dan 2 mm + 0,3 mm/° tilt, tot 30° (niet voor statische controlepunten)

RTK-initialisatie Gemiddeld 4 s

RTK-overbrugging Tot 10 min: Hz 2,5 cm / V 5 cm

PPP Hz 2,5 cm / V 5 cm, convergentie ca. 6 min, herconvergentie < 1 min

DGNSS Hz 25 cm / V 50 cm

Leica SmartCheck Continue controle van de RTK-oplossing, betrouwbaarheid 99,99%

RAIM Detectie en uitsluiting van storende satellietsignalen

Correctiediensten HxGN SmartNet Global: SmartNet Pro, SmartNet+ en SmartNet PPP

Dataopslag Intern geheugen tot 4 GB, verwijderbare SD-kaart

Dataregistratie Leica GNSS ruwe data en RINEX tot 20 Hz

Batterij Verwisselbare Li-Ion-accu (2,8 Ah / 11,1 V)

Werktijd Normaal tot 8 uur

Externe voeding Nominaal 12 V DC, bereik 10,5 tot 26,4 V DC

Controller / tablet CS20, CS30, CC180 en CC200 (Leica Captivate)

Poorten USB en RS232 serieel (Lemo), Bluetooth v4.0 (BLE en BR/EDR) klasse 1.5, WLAN 802.11 b/g/n (enkel veldcontroller)

RTK-dataformaten Leica 4G, Leica, CMR, CMR+, RTCM 2.2, 2.3, 3.0, 3.1, 3.2 MSM

NMEA-uitvoer NMEA 0183 v4.00 en v4.10, Leica-eigen formaten

Netwerk-RTK VRS, FKP, iMAX, MAC (RTCM SC 104)

Beveiligingsprotocol TLS 1.2

LTE-modem Ingebouwd 4G LTE (frequentiebanden afhankelijk van de versie)

Bediening Aan/uit- en functietoets, 8 statuslampjes, webserver

Toepassing Meten / uitzetten

Veldsoftware Leica Captivate

Omschrijving

Meten in beelden

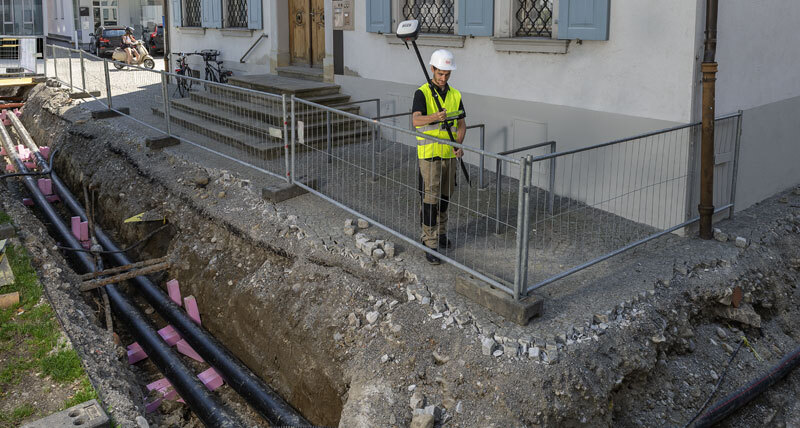

Onbereikbare punten: meet punten met een belemmerd zicht op de hemel of op plaatsen waar je met de stok niet bij kunt.
Snel veel punten: maak in enkele minuten beelden en meet honderden punten, zonder elk punt fysiek te bereiken.
Tik om te meten: tik op een foto om een punt te meten, in het veld of op kantoor. Typisch 2 tot 4 cm (2D) op een afstand van 2 tot 10 m.
Later beslissen: leg de situatie vast en kies achteraf wat je meet, ook als de situatie intussen veranderd of verdwenen is.
Puntenwolken: maak met Leica Infinity puntenwolken uit de opgenomen beeldgroepen.

Alles van de GS18 T

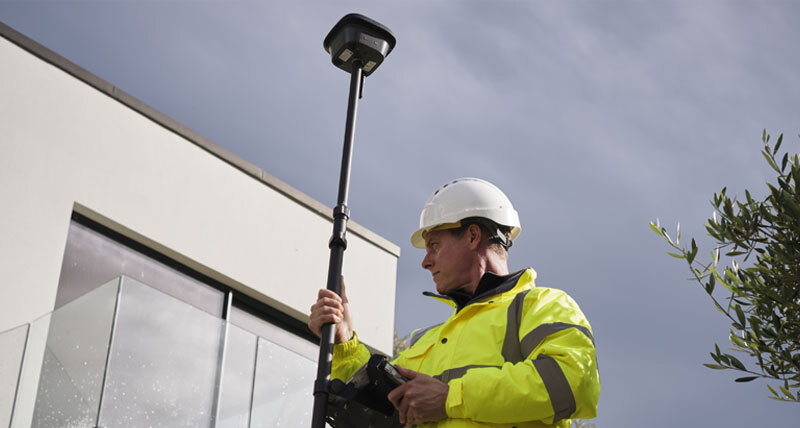

De GS18 I heeft alle functies van de Leica GS18 T. De tiltcompensatie steunt op sensorfusie van IMU en GNSS, is meteen bruikbaar zonder kalibratie en ongevoelig voor magnetische storingen. Je meet met een schuine of verticale stok, en de tiltgegevens van elke meting worden bewaard. Leica RTKplus en SmartCheck controleren de RTK-oplossing continu, met een betrouwbaarheid van 99,99%.

Leica Captivate veldsoftware

Captivate toont al je meet- en ontwerpgegevens in 2D en 3D en werkt met GNSS en totaalstations. Opties voor multipad- en interferentiereductie verbeteren het volgen van GNSS-signalen in moeilijke omstandigheden, voor een betere RTK-beschikbaarheid en nauwkeurigheid.

Robuust en verbonden

Communicatie: ingebouwde 4G LTE-modem, Bluetooth en WLAN voor de veldcontroller.
Dataopslag: intern geheugen tot 4 GB of een verwijderbare SD-kaart, ruwe data en RINEX tot 20 Hz.
Werktijd: verwisselbare Li-Ion-accu, normaal tot 8 uur.
Bestand tegen de werf: IP66 en IP68, bestand tegen een val vanaf een 2 m-meetstok, werkt met camera van -30 tot +50 °C.
